Productoverzicht
De VICARB V-serie afdichtingspakking voor platenwarmtewisselaars is een binnenlands geproduceerd vervangingselement voor originele VICARB platenwarmtewisselaars. De algehele vorm, de grootte van de hoekgaten, de afdichtingslip, het profiel van het stromingsgeleidingsgebied en de structuur van de positioneringsgesp van de rubberen pad zijn volledig gerepliceerd van de originele V-serie standaard, en kunnen direct worden aangepast aan de corresponderende VICARB-modellen zonder de plaat- en machineconstructie te wijzigen, waardoor de problemen van lange inkoopprocedures, onstabiele levering en hoge kosten van reserveonderdelen van geïmporteerde afdichtingen worden opgelost. Als een kwetsbaar kernonderdeel van platenwarmtewisselaars wordt het gebruikt om koude en hete media te isoleren, vloeistoflekkage en externe lekkage te voorkomen, en wordt het veel gebruikt bij apparatuuronderhoud, opslag van reserveonderdelen en renovatieprojecten van warmtewisselaareenheden.

Structurele samenstelling
1. De rubberen pad maakt gebruik van het geïntegreerde vormproces van compressievormen, voornamelijk verdeeld in vijf delen: hoofd afdichtingslip, afdichtring voor hoekgat, afdichtrib voor stromingsgeleidingsgebied, positioneringsgesp en lekkagedetectiesleuf.

2. Hoofd afdichtingslip: gerangschikt langs het buitenprofiel van de pakking, nauwkeurig passend met de afdichtingsgroef van de plaat, waardoor een hoofd afdichtingsbarrière wordt gevormd om mediumlekkage te weerstaan. De dwarsdoorsnede en de compressiehoeveelheid van de lip verwijzen strikt naar de originele fabrieksparameters.

3. Afdichtring voor hoekgat: De ringvormige afdichtingsstructuur bij de vier doorlopende hoekgaten zorgt voor de afdichting en isolatie tussen de mediumkanalen, waardoor de stroming van medium binnen het kanaal wordt voorkomen. De opening en de ringbreedte zijn consistent met die van de originele fabriek.

4. Afdichtrib voor stromingsgeleidingsgebied: De afdichtrib voor het stromingsgeleidingsgebied aan het uiteinde is aangepast aan het patroon van het stromingsgeleidingsgebied van de plaat om een betrouwbare afdichting van het mediumdistributiegebied te garanderen.

5. Positioneringsgesp: Het gesppunt en de grootte zijn consistent met de originele fabriek, en kunnen stevig in de bordgleuf worden geklemd. Het is niet gemakkelijk om eraf te vallen of te verschuiven tijdens demontage en onderhoud, wat handig is voor montage ter plaatse.

6. Lekkagedetectiesleuf: Sommige modellen zijn uitgerust met een lekkagesleuf. Zodra er een spoor van mediumlekkage optreedt, kan deze uit de sleufpositie worden afgevoerd, wat tijdige detectie van afdichtingsfouten ter plaatse vergemakkelijkt.
We kunnen een verscheidenheid aan rubberen substraten leveren, waaronder NBR nitrilrubber, EPDM terpolymeer ethyleen propyleenrubber, FKM fluororubber, HNBR gehydrogeneerd nitrilrubber, enz., die geschikt zijn voor verschillende temperatuur- en mediumwerkomstandigheden.

Technische kenmerken
1. Volledig compatibel met VICARB-V serie originele platen
Het geometrische profiel, de positie van de groef en de dwarsdoorsnedecompressie van de rubberen pad zijn allemaal gebaseerd op de originele V-serie technische specificaties van de fabriek. Het kan de originele pakking direct vervangen, en de originele plaat en klemframe kunnen verder worden gebruikt zonder enige wijziging aan de apparatuur.

2. Uitstekende compressie-terugslagprestaties
Speciale rubberformule zorgt voor geschikte permanente compressievervorming, stabiele terugslag na compressie van de apparatuur, en behoudt het afdichtingseffect, zelfs onder druk- en temperatuurschommelingen, waardoor de kans op lekkage wordt verminderd.

3. Keuze uit meerdere materialen, brede dekking van mediumweerstand
EPDM: bestand tegen heet water, stoom, zwakke zuren en basen, geschikt voor verwarmings- en centrale airconditioning circulatie watersystemen;
NBR: bestand tegen minerale olie en smeerolie, geschikt voor koelomstandigheden van motorolie en warmteoverdrachts-olie;
HNBR: bestand tegen zowel olie als hoge temperaturen, geschikt voor olieomstandigheden bij hoge temperaturen;
FKM fluororubber: Sterke weerstand tegen zuren en basen, organische oplosmiddelen, geschikt voor chemisch sterk corrosieve media.

4. Hoge precisie compressievorming
Hoge precisie mallen worden gebruikt voor geïntegreerde vulkanisatie, met uniforme dikte van rubberen pads, geen defecten zoals materiaaltekort, bubbels of vliegende randen, wat zorgt voor een gelijkmatige spanningsverdeling op het gehele afdichtingsoppervlak.

5. Snelle levering van binnenlandse reserveonderdelen
Elimineer de lange levertijd van geïmporteerde reserveonderdelen, op maat gemaakt op voorraad en korte cyclus, met een betere kosteneffectiviteit dan originele geïmporteerde pakkingen, geschikt voor bulkreserves van reserveonderdelen in energiecentrales, chemische en verwarmingsbedrijven.

6. Gebruiksvriendelijke montage ter plaatse
Het ontwerp van de positioneringsgesp voorkomt dat de pakking wegglijdt, waardoor onderhoud en demontage gemakkelijk worden, de montage-moeilijkheid voor medewerkers ter plaatse wordt verminderd en de stilstandtijd van apparatuur voor onderhoud wordt verkort.

Technische specificaties

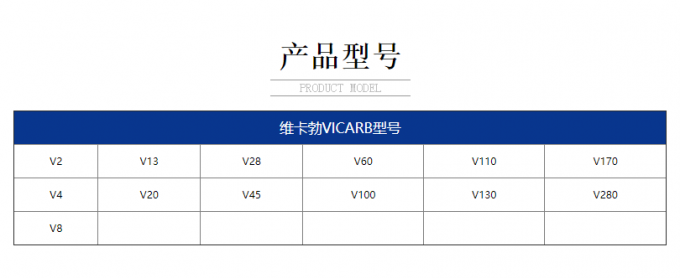

Productmodel: V-serie (compatibel met VICARB platenwarmtewisselaar) afdichtingspakking
Compatibele apparatuur: VICARB V-serie platenwarmtewisselaar platen
Vormproces: Hoge temperatuur vorming geïntegreerde vulkanisatie
Optionele materialen: EPDM, NBR, HNBR, FKM fluororubber
Afdichtingsvorm: lijm/kliksluiting (volgens de originele fabrieksstructuur)
Referentie temperatuurbereik:
EPDM:‑40～160℃； NBR:‑20～120℃；
HNBR:‑30～150℃； FKM:‑20～200℃
Toepasselijke ontwerpdruk: Volg de originele ontwerpdruk van de eenheid
Montagemethode: Plaats de afdichtingsgroef van de plaat en druk de hele machine stevig aan om afdichting te bereiken
Toepasbare media: circulatie water, stoom, minerale olie, zwakke zuren en basen, sommige organische oplosmiddelen, etc.
